電機・その他 業界

株式会社芹沢システムリサーチの電機・その他の業界の実績とご提案のページのヘッダー画像です。株式会社 芹沢システムリサーチはお客様の製品開発に必要な特性試験機や、生産ラインに必要な出荷検査機や検査システムやトレーサビリティシステムや、品質保証に必要な耐久試験機や性能試験機などを製作する会社で、画像にはこれまでに製作した自動給湯器用混合水栓検査機、圧力弁自動圧着機や火災報知器検査機用の自動昇降式の自動検査治具やタッチパネルのリニアリティ検査機、複雑な高機能な基板のボリューム調整やスイッチ押しやファンクションテストやLEDの色点灯・点滅など判別が可能な自動昇降式自動検査治具などがあります。特に身近なリビングを見渡せば株式会社芹沢システムリサーチの試験機や検査機やシステムを通った製品が数多くあります。画像はそれを示しています。マッサージチェア向けリモコンのファンクション検査機や煙式の光電式火災報知器向け自動検査機やトレーサビリティシステムや生産管理システムや、レンジファンのファンクション検査機やリモコン用赤外線検査機やインターフォンの画像検査装置や固定電話の通信の品質を確認する装置や、それらの装置の中に使われているコンデンサやバリスタなどのスクリーニング機などがあります。これらの設計製作は自社で行います。すべて自社開発です。お客様のご要望があれば商社を通して販売します。ご要望がなければ直販します。

身の回りのさまざまな電化製品・電子機器を市場へ送り出す前には、確実な動作を確認できる特注検査機やシステムが必要です。

主に関東の多数の電機メーカ様へ、創業当初からさまざまな特注検査機やシステムを開発してきました。身の回りのさまざまな製品が、当社の試験機・検査機を通って、みなさんの周りに届いています。
特注検査機の開発数は、関東No.1と自負しています。(関東のみの調査)

さまざまな分野で培った応用力が強みです。

概略となりますが、いくつか実績をご紹介します。

※お客様の製品技術に関わる検査の詳細は掲載していません。
※お問い合わせ頂いてもお答えできない内容もあります。
※お客様の掲載不可内容があった場合すぐにご連絡ください。

電子部品の選別(スクリーニング機)

大量の電子部品を短時間で全数検査し、規格毎に選別する装置を開発しています。

600個取りスクリーニング機は、1個2個用の検査機とは考え方が異なります。
1個用の検査機を600個用意する方法では非常に高額になりますし、1個の検査回路を切り替えて600個に使うのでは時間が掛かりすぎてしまいます。

当社のスクリーニング機は、さまざまな工夫を凝らし、大量同時検査・短時間・複数検査を可能にしています。

対象の例

チップコンデンサ,チップ抵抗,バリスタ

特注機の例

スクリーニング機,ランク選別機,パーツフィーダ制御BOX,
成績表作成システム,高速選別機,データロガー など

基板上のボリューム・スイッチ・LEDの検査

防災・医療機器には高機能な複合基板が内蔵されています。
複合基板の全ての機能を、セット1回で検査できるように、全自動治具を用いた検査機を開発しています。

SSRならではのポイントはこちら↓

プロービング

スッと昇降します。

スイッチ押し

スイッチ押し機構でON/OFFし、
モードを切替ながら検査ができます。
ボリューム調整

電動ドライバとクラッチ機構で、出力を測定しながら
自動調整します。
LED判別

センサやカメラを用いて、LEDのON/OFF/点滅・色・
信号などを判別します。

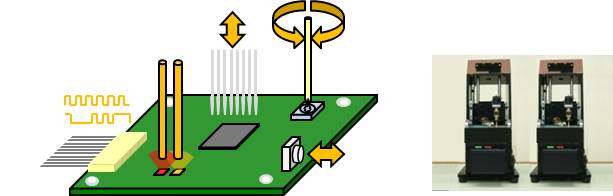

複雑な高機能な基板の画像です。小さいボリュームや小型のスイッチや複数のLEDがありマイコンが搭載された基板の模式図です。ボリューム調整やスイッチ押しやファンクションテストやLEDの色点灯・点滅など判別が可能な自動昇降式自動検査治具が開発できます。

SSRは ここが違う!
ボリュームを
絶対に壊さない!

クラッチ機構でドライバをストッと挿入!
(秘)リミット技術でMIN/MAX位置でドライバが止まります。

どこからでも
スイッチ押し!

上からでも、下からでも、横からでも、上と横でも、
スイッチ押しの実績があります。

ノイズが少ない!




エアシリンダ版はノイズが少なく、
小信号を扱う機器や無線機器に向いています。
電動シリンダ版でも、ノイズが発生しないように
検査中は励磁を切った状態で保持する工夫をしています。

LED判別が安価!


組み込みシステムならSSRの独自開発センサで、
パソコンシステムならUSBカメラで構築します。

プロービングで
手を挟まない!

センサ付フィンガーガードがあります。
万が一手を入れても、ポンッと当たるだけで戻ります。

pagetop

モータの試験機や駆動ドライバ

さまざまなモータの試験機、あるいは駆動ドライバを開発しています。

モータの種類の例

ブラシモータ,ブラシレスモータ,ステッピングモータ,
インダクションモータ など
出力の例

1W以下,12W,1.5kW,40kW など

回転数の例

0~20,000rpm

取得データの例


電圧,電流,電力,トルク,回転数,回転角度,
振動,圧力,ねじれ など

モータ用途の例



スクータ用モータ,ブレーキ試験機用モータ,
オイルポンプ用モータ,パワーステアリングモータ,
ドアミラーモータ,アイリス用モータ,給湯器用モータ など

特注機の例





特性試験機,ステッピングモータ制御ユニット,
センサレスモータ制御ユニット,
ブラシレスモータドライバ150A,100A,
耐久試験用ドライバ,DCモータドライバ,
モータASSY検査機 など

その他、センサやアクチュエータの試験設備としてモータベンチも開発しています。

センサ,
アクチュエータの例
トルクセンサ,回転センサ,角度センサ,
オイルポンプ,ウォーターポンプ,燃料ポンプ,バルブ など


仕様やご予算によってモータベンチのブレーキ部の構成を変えています。

パウダーブレーキ

安価。トルク制御が簡単に行えます。

ヒステリシスブレーキ


高価。モータ定格や動作パターンにより、
上記のパウダーブレーキ方式どちらかを選択します。

モータ+抵抗




モータを発電機として使い、発電した電流を固定抵抗で
熱として消費させる方式です。
連続的な可変の必要がない場合に、安価で便利です。
固定抵抗を切り替えて使います。

モータ+電子負荷

上記の方式と同様ですが、固定抵抗の代わりに
電子負荷を使用することで、連続可変ができます。

タッチパネル

薄膜の導体であるタッチパネルについて、リニアリティを検査する装置を開発しています。3次元ロボットアームでタッチパネルに線や円を描き、リニアリティがあるかないか、何%かなどを検査します。人の手よりもスピーディに動くので、瞬時にリニアリティが計測できます。

入力機器

リモコン,キーボード,マウス,ジョイスティック,ゲームパッドなどについて 生産ラインの検査機、展示会用のデモンストレーション装置などを作っています。

電話機・インターフォン

電話機やインターフォンの通話品質を確認するさまざまな装置を開発しています。
電話業界でさまざまな通信方式を学んだため、新たな通信方式にもすぐに対応できるノウハウがあります。

その他

オーディオ,通信ケーブル,カメラ,血圧計,火災報知器などについて
品質確認装置、耐久試験機、検査機などさまざまな装置を開発しています。

工場全体

工場の生産ラインの管理システムなども開発しています。

工場管理システム
の例

生産トレーサビリティ システム,
生産データベース システム,
生産性管理システム,データ処理装置 など
